聯合站可燃氣體報警器及風機聯動控制裝置常見問題的處理

1、現狀
以前，在聯合站中，外輸泵房、分礦計量間和罐區閥室等易燃、易爆等場所都裝有可燃氣體報警器，但是報警器只是在氣體達到報警限值時,利用聲光報警的方法提示崗位員工采取措施，報警器本身沒有啟動風機自動排風的功能。部分易燃、易爆場所室內裝有防爆的軸流風機，值班人員是根據自己的判斷開啟風機，以降低室內的集聚的可燃氣體濃度。但軸流風機的控制都是人為操作，具有很大的隨意性，不利于及時排風。2013年11月，站內安裝了可燃氣體檢測報警聯動排風控制系統,可燃氣體報警器與軸流風機聯動操作，以保證及時將可燃氣體排出室外。
2、提出問題
聯合站可燃氣體檢測報警聯動排風控制系統在質量、適應性、安全性都有很大提高，到目前的生產應用中，單純系統本身質量問題所引發的現場故障越來越少了，也就是說，目前的現場故障在多數情況下，不是系統本身質量問題，而是使用和管理的問題。所以我們認為，對于燃氣體檢測報警聯動排風控制系統故障的防患和解決在多數情況下也應從使用和管理入手。在總結實際經驗的基礎上，通過現場實地分析，把在現場多發性使用故障歸納為以下兩類情況:(1)由于設備在前期設計安裝不合理而產生的故障及隱患，如軸流風機的反轉、報警器信號接入錯誤問題等。(2)由于設備日常生產中一些被忽視的問題而產生的故障及隱患,如可燃氣體報警器探頭或傳感器老化引起的故障問題等。聯合站可燃氣體檢測報警聯動排風控制系統在質量、適應性、安全性都有很大提高，到目前的生產應用中，單純系統本身質量問題所引發的現場故障越來越少了，也就是說，目前的現場故障在多數情況下，不是系統本身質量問題，而是使用和管理的問題。所以我們認為，對于燃氣體檢測報警聯動排風控制系統故障的防患和解決在多數情況下也應從使用和管理入手。在總結實際經驗的基礎上，通過現場實地分析，把在現場多發性使用故障歸納為以下兩類情況:(1)由于設備在前期設計安裝不合理而產生的故障及隱患，如軸流風機的反轉、報警器信號接入錯誤問題等。(2)由于設備日常生產中一些被忽視的問題而產生的故障及隱患,如可燃氣體報警器探頭或傳感器老化引起的故障問題等。聯合站可燃氣體檢測報警聯動排風控制系統在質量、適應性、安全性都有很大提高，到目前的生產應用中，單純系統本身質量問題所引發的現場故障越來越少了，也就是說，目前的現場故障在多數情況下，不是系統本身質量問題，而是使用和管理的問題。所以我們認為，對于燃氣體檢測報警聯動排風控制系統故障的防患和解決在多數情況下也應從使用和管理入手。聯合站可燃氣體檢測報警聯動排風控制系統在質量、適應性、安全性都有很大提高，到目前的生產應用中，單純系統本身質量問題所引發的現場故障越來越少了，也就是說，目前的現場故障在多數情況下，不是系統本身質量問題，而是使用和管理的問題。所以我們認為，對于燃氣體檢測報警聯動排風控制系統故障的防患和解決在多數情況下也應從使用和管理入手。
在總結實際經驗的基礎上，通過現場實地分析，把在現場多發性使用故障歸納為以下兩類情況:
(1)由于設備在前期設計安裝不合理而產生的故障及隱患，如軸流風機的反轉、報警器信號接入錯誤問題等。
(2)由于設備日常生產中一些被忽視的問題而產生的故障及隱患,如可燃氣體報警器探頭或傳感器老化引起的故障問題等。
3、系統構成
(1)可燃氣體檢測報警聯動排風控制系統是由風機聯動控制裝置、可燃氣體報警器、軸流風機、多芯電纜組成。
(2〉控制電路是由380V電源、直流穩壓電源、采集模塊、啟動模塊、過流保護器組成。當風機聯動控制裝置主控機接到可燃氣體報警器報警型號通過采集模塊發出的信號，發出控制信號通過啟動模塊自動啟動現場的軸流風機。當可燃氣體濃度低于5%-10%時,，風機自動停止排風。

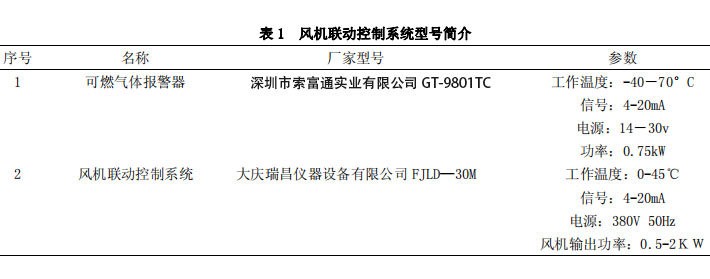

(3）聯合站內的型號:風機聯動控制系統型號:FJLD——30M

4、工作原理
可燃氣體報警器就是氣體泄露檢測報警儀器。當環境中可燃泄露時,當報警器檢測到氣體濃度達到爆炸設置的臨界點時，可燃氣體報警器就會發出報警信號，以提醒工作采取安全措施，氣體報警器驅動報警器所在的區域風機聯動系統，防止發生爆炸、火災事故，從而保障安全生產。當空氣中的可燃氣體或液體揮發時,探測器即產生空氣中被測氣體濃度成正比的電信號，該信號傳給控制器，控制器經過處理后顯示出被測氣體濃度。當被測氣體濃度達到或超過設定值時，控制器即發出聲、光報警信號并輸出控制信號，啟動相應警器使用的控制裝置，從而避免重大事故的發生。
5、故障分析與排除方法
故障1:報警器電源指示燈不亮，控制器無顯示
原因分析:(1〉檢測報警器供電是不正常.(是否在額定電壓工作220V,輸出24V.4-20mA，電路是否斷路或者短路)(2〉保險燒壞.(3）主控部模塊損壞
排除方法: 1、恢復報警器正常供電。2、更換保險。3、更換主控模塊。
故障2:報警器故障指示燈亮
原因分析:(1>探測器傳感器和探頭工作電壓不常.(2)如正常，在探測器端斷開信號線，用萬用表電流檔表筆分別接在S(信號>和接地地端，檢測有無4-20mA，如果沒有，探測器探頭故障。(3)如控制器供電正常,關閉電源,檢測線路(關閉電源，在探測器端信號線和地線短接，在控制器端檢測信號線和地線之間電阻),如果短路或者開路,線路故障。(4）如探測器正常，控制器端有4-20mA輸入，供電也正常，則控制器主控故障。
排除方法: (1)檢查供電電路(2〉更換探測器探頭(3>檢修線路（4)檢查控制器
故障3:報警指示燈亮，經常誤報。到現場檢查可燃氣體濃度正常
原因分析:(1)報警器安裝在氣流不穩定的地方。(2)傳感器探頭達到使用期限或者老化。(3>報警器器無可靠接地，受到電磁射頻干擾的影響。
排除方法:(1）更換報警器位置（2〉加大流量到規定范圍（3）報警器可靠接地。

故障4:風機聯動裝置電源指示燈不亮，控制器面板無顯示原因分析:(1〉檢測風機聯動裝置供電是不正常.(是否在額定電壓工作380v，電路是否斷路或者短路〉(2)主控部模塊損壞（瞬間電壓過大)排除方法:(1〉恢復風機聯動裝置正常供電（2)更換主控模塊。故障5:風機聯動裝置故障指示燈亮原因分析:(1)風機聯動裝置可燃氣體報警器故障，(2>故障4:風機聯動裝置電源指示燈不亮，控制器面板無顯示
原因分析:(1〉檢測風機聯動裝置供電是不正常.(是否在額定電壓工作380v，電路是否斷路或者短路〉(2)主控部模塊損壞（瞬間電壓過大)
排除方法:(1〉恢復風機聯動裝置正常供電（2)更換主控模塊。
故障5:風機聯動裝置故障指示燈亮
原因分析:(1)風機聯動裝置可燃氣體報警器故障，
(2）如可燃氣體報警器正常,檢測風機聯動裝置輸出線路
排除方法:(1)檢查可燃氣體報警器（2)重新接輸出線路
故障6:(1)風機聯動裝置報警指示燈亮，現場風機啟動，控制器面板顯示可燃氣體濃度正常（2)可燃氣體濃度超過報警濃度，風機聯動裝置報警指示燈不亮
原因分析:檢查風機聯動裝置啟動模塊;檢查風機聯動裝置信號輸入端子、采集模塊
排除方法:(1)如啟動模塊故障更換啟動模塊（2〉如采集模塊故障更換啟動模塊。
6、結論
(1）可燃氣體報警器和風機聯動裝置需要定期檢查線路。檢查接線有無松動現象。
(2）為防止探頭、傳感器老化，可燃氣體報警器探頭2-3年內及時更換。
(3)遇到報警時，要立即去現場查看原因，用便攜式探測器檢測可燃氣體濃度是否超過25%-50%
(4)在打雷下雨天或瞬間停電后來電時，要提別注意報警器的電流.電壓
(5)應定期對報警器進行標定（建議每隔半年一次);(6）應定期對報警器和風機聯動裝置進行功能操作，觀察軸流風機手動啟動是否正常（建議一個月一次);
(7)定期清洗探測器防塵罩（視現場使用環境而定);(8）加強對報警器和風機聯動裝置的員工培訓，每名員工懂原理、懂性能、會操作、會使用。
(9)加強對報警器和風機聯動裝置的管理，無論何時報警都必須第一時間匯報值班干部，迅速查看報警現場，做到每次報警都有分析結果。嚴禁任何人擅自關閉可燃氣體報警器，如有違反罰款500-1000元。
以上是關于可燃氣體報警器及風機聯動控制裝置的分析，對于這類問題我們認為:加強現場維護和員工的管理從而從根本上解決管理的困難。
